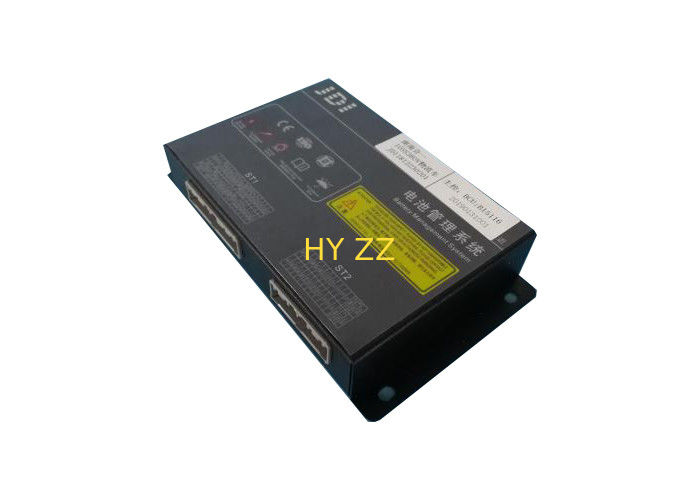

관광 차 BMS 건전지 관리 체계 과전류 보호

관광 차 BMS 건전지 관리 체계 과전류 보호

특징:

(1) SPI 데이지 화환 구조

BIU 및 BMU는 데이지 화환 지세학에 의해 연결되고, 메인 보드 및 노예같은 널은 BIU (16~48) +BMU*n 끈 세포 토탈의 자료를 모을 수 있습니다.

(2) 단세포 전압 수집

BIU 및 BMU는 전압 취득 단위를 통해서 개인적인 세포 전압을 모읍니다.

(3) 온도 수집

BIU 및 BMU는 NTC 온도 감을 통해 단위에 있는 각 건전지 단위의 온도를 모읍니다.

(4) 팩 총 전압 탐지

BIU에는 팩 건전지 팩 합계 전압 탐지 기능이 있습니다.

(5)는 커뮤니케이션 기능 할 수 있습니다

각 BIU에는 3가 할 수 있습니다 커뮤니케이션 있습니다.

CSU도 교통하고 현재 총 현재 얻기 위하여 BIU에 의해 이용되는 CAN0.

충전기도 교통하기 위하여 BIU에 의해 이용되는 CAN1.

차량 VCU/MCU도 VCU/MCU의 명령 그리고 상황 정보를 얻기 위하여 교통하도록 BIU에 의해 이용되는 CAN2.

(6) RS485 커뮤니케이션 기능

그것은 힘, 전압 및 현재 전시를 위한 485 버스를 통해 485도 버스 외부 LCD 디스플레이에 연결될 수 있고, 프로그램 갱신은 또한 가능합니다.

(7) SOC, SOH의 SOP 계산

BIU는 SOC와 SOH, 개인적인 세포의 총 현재 총 전압 및 전압 및 온도와 같은 모수에 근거를 둔 SOP 산출합니다.

(8) 건전지 전시

BIU는 잔여 힘을 산출하고 LCD, 차량 기계 사용 및 구경측정 소프트웨어에 표시합니다.

(9)는 릴레이/팬을 몹니다

BIU는 높 측 드라이브를 통해서 짐의 힘 위로 그리고 힘 아래로를 통제합니다.

(10) 전 충분한 양 단위

BIU가 전원이 켜질 짐을 통제할 때, 주요 회로 짐은 완료 후에힘에 미리충전 단위에 의해, 그리고 그 후에 전 위탁됩니다. AUX+는 외부 미리충전을 위해 통제로 사용될 수 있습니다.

(11) 내장된 절연제 감시

문턱이 특정 문턱의 밑에 있을 때 차 포탄에 고전압 긍정적인 끝 및 차 포탄의 절연 저항에 고전압 부정적인 끝의 실시간 모니터링은, 경보 신호 발행됩니다.

(12) 입력 신호 탐지

BIU는 차량 KeyOn 기상 신호 및 충전기 기상 신호를 검출해서 차량의 작동 국가 그리고 위탁 국가를 재판합니다.

(13) 핵심 정보는 힘 후에 아래로 저장됩니다

체계는 출력을 내린다는 것을 BMS는 검출할 때, 체계의 중요한 자료를 저장을 위한 MCU의 섬광에서 가는곳마다 전압 그리고 대응 위치의 SOC, 현재 및 역사적인 결함과 같은, 저장합니다.

신청: 새로운 에너지 차량, 전기 차량, 골프 카트, 관광 차, 스위퍼, 힘
